Het regelontwerp

Voorbeeld uit de praktijk.

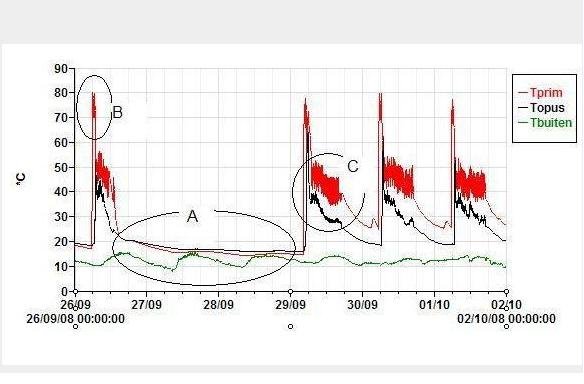

Hieronder staat een grafiek met temperatuurverlopen over meerdere dagen.
* De rode lijn is het ketelwater.
* De zwarte lijn van de groep Opus.
* De groene lijn is de buitentemperatuur.
* A, B en C staan voor de perioden 's nachts, 's ochtends en 's middags.

's Nachts, 's ochtends en 's middags zijn perioden waarbij de cv-installatie heel anders functioneert:

  • A. 's Nachts. De installatie is zo lang mogelijk uit (totdat binnen de minimale nachttemperatuur is bereikt; nu niet het geval).
    Toelichting nachtinstelling:
    'Uit' wil zeggen dat de cv-installatie niet brandt. Veel installaties (meestal met weersafhankelijke regeling) gaan op een lager niveau branden. Deze zogenaamde nachtverlaging is onzuinig. Bij een goed ingeregelde installatie hoeft de cv in de winternacht vrijwel nooit te branden.
  • B. 's Ochtends vroeg is het water erg heet (75 graden). Die extra warmte is nodig om de daling van de binnentemperatuur in de nacht op te vangen. In totaal zal er precies zoveel warmte aangevoerd moeten worden, als er s'nachts verloren is gegaan.
    Toelichting ochtendinstelling:
    Het ketelwater is extra heet, en de vertrekken worden 's ochtends snel weer warm. Met een zelflerende klothermostaat hoeft men van dit aanwarmen niets te merken. Het gebeurt voordat men opstaat of gaat werken.
  • C. 's Middags. Het water is nu minder warm! Nu hoeven de ruimtes alleen nog maar op temperatuur te blijven. In dit voorbeeld is dat tussen de 50 en 60 C, de hele dag iets anders.
    Toelichting middaginstelling
    Het is binnen dan al warm, en buiten is het ook warmer. Het warmteverlies naar buiten is klein, en dus hoeft er maar weinig warmte bij.

Dit regelontwerp, waarbij men stookt op drie niveaus, is het zuinigste. Vaak bestrijden 'deskundigen' deze theorie, maar voor natuurkundigen is het onomstreden (zie ook experiment minimale nachttemperatuur). De tegenhanger van dit verhaal is een regelontwerp, waarbij men stookt op twee niveaus (B en C zijn dan overgegaan tot één niveau). De cv maakt overdag zo'n 10-20 graden warmer water dan nu. Het gebouw warmt langzaam maar zeker de hele dag op. 's Morgens is dat te langzaam, en de rest van de dag teveel. Om het niet te warm te laten worden laat men thermostaatkranen het teveel aan warmte tegen houden. Natuurlijk is het zuiniger om alleen die warmte te maken die nodig is. Maar dit regelontwerp is dit ook niet comfortabel. 's Ochtends warmt het gebouw maar heel langzaam op (kouklachten), en aan het eind van de dag is het toch weer te warm (zie ook weersafhankelijke hoofdregeling).
